Transmissie door de lucht: antennes en satellieten
5. Antenne-uitvoeringen: de satelliet antenne
h. Soorten paraboolantennes
Antennetypes
• Primairfocus-antenne (standaard)
De klassieke paraboolantenne, die symmetrisch van structuur is, heeft een aantal nadelen:
1. De hoorn, golfpijp, bedrading, LNB en bevestiging bevinden zich in het ontvangstvlak. Dit werkt als een masker en een deel van de golven afkomstig van de satelliet wordt geblokkeerd. Er wordt een hoogfrequentschaduw gevormd = de hoge frequentie-golven worden tegengehouden. Dit veroorzaakt een wijziging in de versterking en het stralingsdiagram van de antenne.
Inzake hoornbevestigingen moet men 2 soorten onderscheiden:

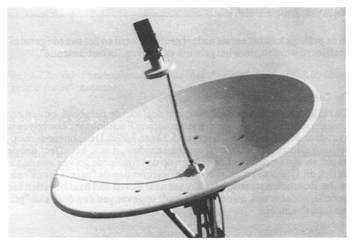

• zwanenhalsconstructie
Zo ziet een axiale bevestiging in de vorm een zwanenhals of haak eruit met de hoorn en het LNB.
Makkelijker te positioneren.
• driepootsbevestiging
Steviger.
2. De hoorn is redelijk naar de grond gericht. Door diffractie vangt de antenne tamelijk veel thermische grondruis op.
3. Oneffenheden in het oppervlak van de reflector zorgen voor verstrooiing en een zekere mate van " defocalisatie ". Voorbeeld: bouten voor de bevestiging.
In de praktijk kan het 1 e nadeel geëlimineerd en het 2 e nadeel geminimaliseerd worden door het gebruik van een zogenaamde "offsetantenne". Het derde nadeel is afhankelijk van de bouw van de antenneparaboloïde en de zorg die besteed is tijdens de constructie.

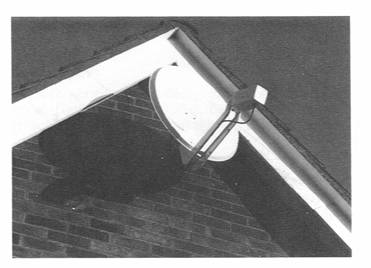

• Offset-antenne
Deze worden meer en meer gebruikt.
De reflector wordt gevormd door een deel van de parabool, op een zodanige manier dat de hoorn in het brandpunt F schijnbaar verschoven is. Vandaar de naam "offset".

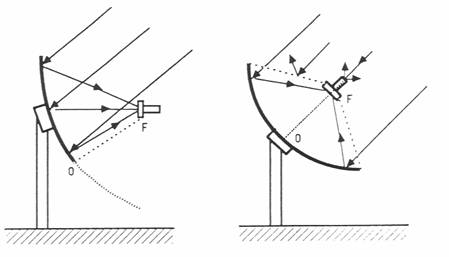

links: paraboolantenne van het "offset-type"
rechts: klassieke "prime-focus"-antenne
De hoorn bevindt zich in het brandpuntsvlak i.p.v. het brandpunt en dit uit het ontvangstgebied --> geen hoogfrequentschaduw. Ook de bevestiging van de hoorn bevindt zich niet meer in het ontvangstgebied. De hoorn is ook meer naar boven gericht --> minder grondruis .
In de praktijk zal, in vergelijking met een primairfocus-antenne die naar de lucht wijst, de reflector van een offset-antenne bijna vertikaal lijken te staan. De offset-antenne is dus vrij efficiënt, maar delicater in constructie en daarom ook duurder dan de primairfocus. Bovendien heeft ze ook een speciaal aangepaste hoorn nodig.

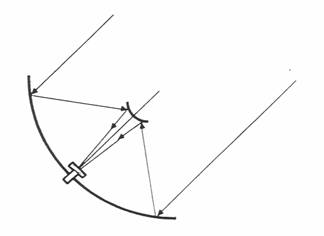

• Cassegrain en Gregory-antenne (ruisarme antenne)
Deze wordt gebruikt bij TV-stations. Dit is een antenne met een hoofdreflector (klassiek), maar bovendien een secundaire hyperbolische reflector, die de golven naar de hoorn toe weerkaatst. De hoorn zit daarenboven op de as van de parabool, dichtbij het centrum ervan.
De hoorn is niet naar de aarde gericht (geen spill-over) maar naar de lucht --> ruistemperatuur wordt sterk gereduceerd in verhouding tot een primairfocus-antenne Secundaire reflector zorgt wel voor hoogfrequentschaduw waardoor de versterking kleiner zal zijn. Deze antenne is van delicate makelij, duur om te bouwen en wordt dan ook vooral ingezet voor een aantal specifieke commerciële eigenschappen of toepassingen.
Een Gregory-antenne heeft een parabolische reflector. Een Cassegrain heeft een hyperbolische reflector.
De hoogfrequentschaduw blijft en toch gebruikt men deze antennes professioneel omdat de grondruis het grootste probleem is. Modulatie van satellietsignalen gebeurt volgens FM-modulatie. Men spreekt niet van S/N maar van C/N (carrier/noise). De C/N is het belangrijkst. De amplitude is bij FM niet van belang.
Samengevat kan men stellen dat het grote publiek voor individuele en collectieve ontvangst vooral klassieke en offset-antenne gebruikt.
Fabricage van antennes
De paraboolantenne is het "oog" van een satellietontvangstinrichting, d.w.z. het essentiële en meest kritische element van een kwalitatief goed station.
Voorwaarden:
- Eenvoudig monteerbaar
- Weinig onderhoud nodig
- Netjes uitzicht
- Bestand tegen weer en wind
- Redelijke prijs
- Oneffenheden in de paraboloïde moeten kleiner zijn dan
/16, liefst /32
4 manieren om de paraboloïde aan te maken:
• persing
Een aluminium- of staalplaat kan op een parabolische mal worden geperst. Tijdens dit procédé kan water worden gebruikt om het oppervlak een satijnglans te geven.
Voordeel: zeer goede kwaliteit
Nadeel: 1 pers = 1 vorm
• draaiing
Een aluminiumplaat met een dikte van 1 à 2 mm wordt met behulp van rollen op een parabolische mal bevestigd en gedraaid (met een soort freesmachine).
Voordeel: alle afmetingen makkelijk te maken
Nadeel: ringen zijn te zien en moeten dus kleiner zijn dan l /32 (ongeveer 0,5 mm bij 12 GHz)

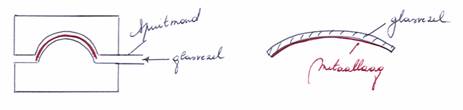

• glasvezelprocedure
Glasvezel en hars worden op een mal in een vorm gebracht met behulp van diverse procédés. Vervolgens wordt een dunnen metaallaag op de paraboloïde aangebracht = anodiseren (soort elektrolyse).
Nadeel: duurder
Voordelen: goede kwaliteit, heel licht door te anodiseren, sterk
• gaas of geperforeerd metaal
Het metaalgaas kan in de juiste vorm gedraaid of geperst worden. De afmetingen van de gaten dienen kleiner te zijn dan 1/32 van de golflengte.
Voordeel: minder last van de druk van de wind
