Phonovoorversterker


4. Het hoogdoorlaatfilter (HDF) aan de ingang



We isoleren even dat stukje schakeling:



riaa filter hoogdoorlaat phono voorversterker verkoop platendraaier technics jb systems kwaliteit discotheek horeca café inrichting klank licht verhuur



Analyse van een filter is mogelijk op basis van complexe getallen.



filterberekeningen hoogdoorlaatfilter filterschakelingen audiovisueel verkoop verhuur klank licht gsm mp3 speler pick-up platendraaiers
phonovoorversterker formule verkoop verhuur roeselare west-vlaanderen eeckhout deejay dj party feest fuif verkoop platendraaiers technics sl-1200



Een deling kan je vereenvoudigen door te vermenigvuldigen met de complex toegevoegde.



filterberekeningen hoogdoorlaatfilter complexe vlak verkoop platendraaiers technics sl-1200

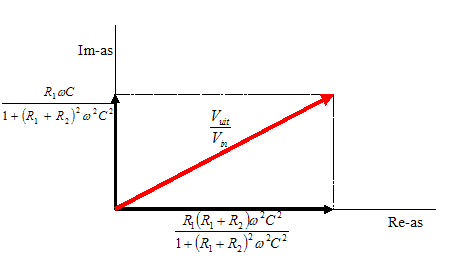

Als de formule op de bovenstaande manier is geschreven, kunnen we makkelijk de voorstelling maken in het complexe vlak.




amplitude berekeningen filter verkoop platendraaiers



En wat geeft dat op de dB-schaal?

decibel db karakteristiek filters



In de bovenstaande formule vullen we de waarden van de weerstanden en de condensator van ons schema in en dan bekomen we de volgende formule:



filterberekeningen riaa phono platendraaier technics sl-1200 promotie pick-up

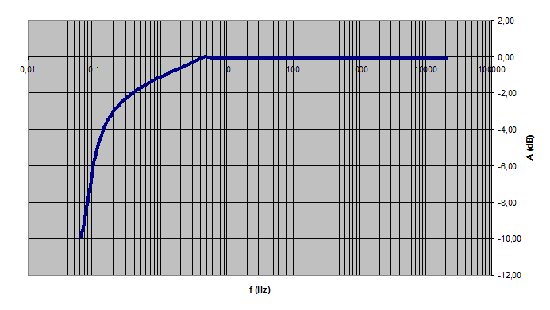

We vullen enkele waarden in en maken een grafiek. Dit is gemakkelijk en snel te doen in een spreadsheet in een programma zoals MS Excel.

We zien nu duidelijk dat hier gewoonweg gelijkspanningen zullen tegengehouden worden door het filter. Het -3dB-kantelpunt ligt op



kantelpunt filter hoogdoorlaat rits audiovisuele technieken studie bijleren hertz klank lichtinstallatie optredens geluidsinstallatie verkoop verhuur platendraaier



Dan zien we nog een aantal componenten aan de uitgang van de opamp. Ook hier kan je eventueel berekeningen maken indien je echt geen idee hebt van hoe de schakeling werkt. Condensator C205 ontkoppelt een eventuele DC-offset. Weerstand R208 beschermt de opamp tegen capacitieve belastingen (elektrostatische luidsprekers, heel lange luidsprekerkabels,.). Weerstand R209 zorgt dat C205 ook zonder belasting geladen wordt, hetgeen inschakelverschijnselen helpt te voorkomen.

In de volgende hoofdstukken spitten we het feedbackfilternetwerk verder uit van onze phonovoorversterker uit de Luxman L-80V.





Ga naar het volgende hoofdstuk



Keer terug naar het vorige hoofdstuk
