Phonovoorversterker

6. Laagdoorlaatfilter (LDF)

laagdoorlaatfilter riaa verkoop platendraaiers phono verkoop roeselare en omstreken

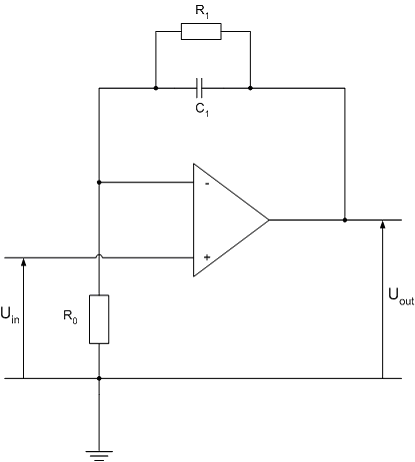

Deze schakeling in het terugkoppelnetwerk resulteert in een LDF.

Laat ons eens de impedantie van de terugkoppeling Z 1 berekenen:

riaa voorversteker platendraaier televisie video hifi verkoop

Na het schrappen van gemeenschappelijke termen in teller en noemer bekomen we:

Voor lage frequenties zal w naderen tot nul en wordt de formule:

De versterking zal dan maximaal zijn:

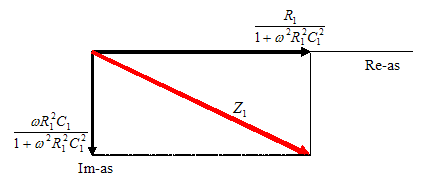

Voor hoge frequenties maken we even de voorstelling in het complexe vlak.

werking van een riaa-voorversterker RIAA md-voorversterker

Voor hoge frequenties kunnen we 1 + vereenvoudigen tot .

verkoop verhuur horeca inrichting pick-up

De invloed van R 1 bij hoge frequenties is verdwenen en de terugkoppelimpedantie is enkel afhankelijk van de frequentie en C 1 . Z 1 zal dus wel lager zijn dan R 1 waardoor de versterking A lager zal zijn. We hebben dus een LDF.

Let op: dat filter op zich is eigenlijk een HDF, maar aangezien dat filter zich bevindt in de tegenkoppeling zal het resultaat een LDF zijn!

Een HDF is te verkrijgen door over R 0 een condensator te schakelen. Dieper ga ik hier niet op in aangezien dit niet aan de orde is bij een RIAA-filter.

Met die ene LDF geraken we er natuurlijk niet. Kijk eens naar de RIAA-curve. De curve maakt een knik op 50 Hz en 2120 Hz bij weergave. In het Engels noemt men die knikken "poles ". Met LDF's alleen is de RIAA-versterker niet maken, want er is ook een punt in de curve waar de curve een knik maakt een terug buigt zodat de curve vlak loopt, nl. op 500 Hz. Dit noemt men een "zero ".
