Phonovoorversterker

8. Het complete RIAA-filter

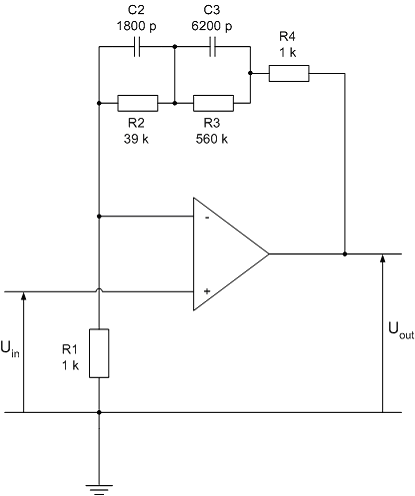

Met de waarden uit de Luxman L80-V versterker:

compleet riaa filter verkoop platendraaiers technics berekening filter

Er zijn 2 "poles" en 1 "zero". R 3 en C 3 vormen het filter voor het kantelpunt ("pole") op 50 Hz:

R 2 en C 2 vormen het filter voor het kantelpunt ("pole") op 2120 Hz:

Laat ons nu even de versterking berekenen:

formule berekeningen riaa filter feeback

versterking verkoop platendraaiers

formule berekeningen riaa kantelpunt phono voorversterker

Voor lage frequenties wordt w @ 0 en wordt deze bovenstaande formule meer en meer gelijk aan en deze formule is gelijk aan de standaardformule van niet-geïnverteerde opamps, nl. .

Voor hoge frequenties worden de termen met R 2 en R 3 kleiner en kleiner en zal de formule uiteindelijk ongeveer worden of . R 4 wordt meer en meer de enige terugkoppelweerstand. R 2 en R 3 worden meer en meer kortgesloten door de condensatoren voor hoge frequenties.

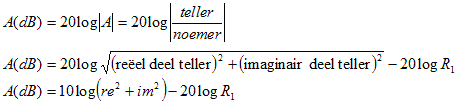

Laat ons eens de versterking in dB berekenen voor enkele frequenties zodat we een grafiek kunnen maken.

db versterking frequenties grafiek

verkoop platendraaiers pick up

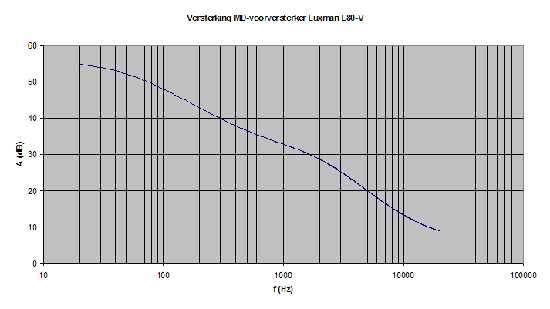

Ik maak wederom gewoon een aantal berekeningen in een spreadsheet (Excel) en maak een simpele grafiek.

We herkennen hierin de praktische de weergavekarakteristiek zoals we die bij de theorie gezien hebben.
