Transmissie door de lucht: antennes en satellieten

2. Overzicht van de gebruikte frequenties

Afgelegde weg s = v.t

Bij een E.M. golf:

• v = c

• s =

• t = T

De golflengte (lambda) is de afstand afgelegd in 1 periode T.

golflengte lambda periode frequentie elektromagnetische golf golven

Voorbeeld:

f = 100 MHz =

T =

Hier wordt geen onderscheid gemaakt tussen digitale en analoge communicatie. Digitale signalen verschillen op gebied van transmissie met analoge signalen meestal alleen door hun bandbreedte.

Naam

Frequentie-bereik

Gebruik

ELF

Extreme Low Frequencies

f < 3 kHz

grondgolven

> 100 km

• duikboten, want water is ondoordringbaar voor hoge frequenties

• referentietijd, doorsturen van tijdsignalen (belangrijk voor digitale systemen)

VLF

Very Low Frequencies

3 kHz < f < 30 kHz

grondgolven

100 km > > 10 km

• telegrafie bij de scheepvaart

Low Frequencies

30 kHz < f < 300 kHz

grondgolven

10 km > > 1 km

• verbindingen in de scheepvaart

• lange golf AM-radio (146 - 263 kHz / BB = 9 kHz)

Medium Frequencies

300 kHz < f < 3 MHz

grond- & ruimtegolven

1 km > > 100 m

• middengolf AM-radio (513 - 1611 kHz / BB = 9 kHz) à 585 m > l > 186 m

High Frequencies

3 MHz < f < 30 MHz

ruimtegolven

100 m > > 10 m

• kortegolf AM-radio (6 tot 17 MHz) = wereldomroep / bv. Radio Vlaanderen Internationaal

VHF

Very High Frequencies

30 MHz < f < 300 MHz

ruimtegolven

10 m > > 1 m

• FM-radio (band II): 87 - 108 MHz

• TV-omroep: banden I en III + s-band

UHF

Ultra High Frequencies

300 MHz < f < 3 GHz

ruimtegolven

1 m > > 10 cm

• TV-omroep: banden IV en V + hyperband

• draadloze micro's, GSM

• middenfrequent satelliet

• straalverbindingen

SHF

Super High Frequencies

3 GHz < f < 30 GHz

ruimtegolven

10 cm > > 1 cm

• TV-satellietverbindingen

• specifieke vormen van straalverbindingen

• microgolven

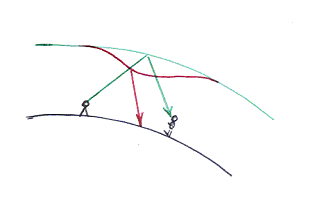

Opmerking: De draagkracht of het bereik van de ruimtegolven is voornamelijk bepaald door de hoogte van de ionosfeer (m.a.w. het weer) zal deze hoogte veranderen en alzo andere transmissieomstandigheden creëren. Transmissie via de lucht is dus eveneens bepaald door de weersomstandigheden. Transmissie via kabeldistributie zal dit probleem niet kennen. Als het weer verandert, verandert dus de ionosfeer.
