Transmissie door de lucht: antennes en satellieten

5. FM- en televisie-antennes

b. Afmetingen van de antenne en resonantie

Een optimale energie-opname vindt alleen plaats wanneer de antenne zich aan de ontvangstzijde in resonantie bevindt. In de praktijk betekent dit dat het ontvangende deel van de antenne een even factor groter of kleiner moet zijn dan de golflengte van de zendantenne .

Bv. 4x zo lang, 2x zo lang, 1/2x zo lang, 1/4x zo lang,.

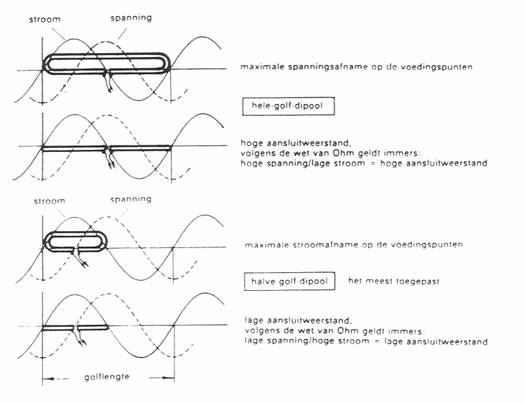

Spannings-, stroom- en weerstandsgedrag van een antennedipool:

afmetingen antenne satelliet antennes verkoop roeselare

Praktische lengte:
De elektrische trillingen kunnen zich in de metalen geleider niet zo snel voortbewegen als in de ijle lucht. Het gevolg hiervan is dat de golven die uit de ether komen in het antenne-element iets meer tijd nodig zullen hebben om van het ene eind naar het andere eind van de antenne te lopen. De theoretisch gedimensioneerde dipool zou in de praktijk dus iets te lang blijken te zijn. Om toch resonantie te krijgen moet het antenne-element derhalve iets verkort worden. Hiervoor brengt men een zogenaamde verkortingsfactor in rekening. Die schommelt tussen 0,75 en 0,90.

Voorbeeld:

• Buisvormige antennes = 0,85

• Dikke ronde staafantennes = 0,8

Een dik antenne-element moet bij dezelfde frequentie korter zijn dan een dun element.
