Transmissie door de lucht: antennes en satellieten

5. FM- en televisie-antennes

c. Bandbreedte

Een antenne is niet bij één bepaalde frequentie in resonantie, maar daarentegen bij een heel gebied van golflengtes. Een grote bandbreedte kan men verwezenlijken door de antenne een bepaalde vorm te geven.

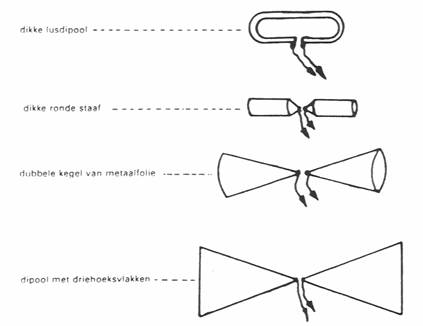

Voorbeelden van verschillende breedband dipooluitvoeringen:

dikke lusdipool ronde staaf kegel dipool driehoeksvlakken

Met een gebogen buis of met niervormige vlakke antenne-elementen kan men eenvoudiger een hele-golf-dipool realiseren. Een hele-golf-dipool bezit een grotere bandbreedte dan een halve-golf-dipool.
