5. Antenne-uitvoeringen: de dipoolantenne

De STAAFANTENNES met hun yagi's zijn in de voorgaande hoofdstukken reeds besproken. Dat is een vorm van antennes.

Andere vormen van antennes: PLAATANTENNES

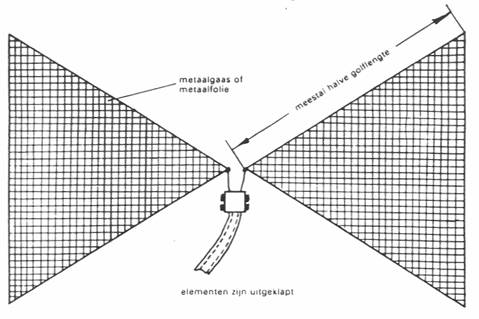

Driehoeksantennes = "platte diabolo's"

Diabolo = dubbele kegel die men al draaiend op een koordje in evenwicht houdt

diabolo dubbele kegel driehoeksantenne

Deze zijn in Amerika reeds lang bij kortegolf-amateurs in gebruik.

Ze hebben een grote gevoeligheid doordat ze meestal als een hele-golf-dipool zijn uitgevoerd.
De platen zijn verstelbaar. Bij een verandering van de hoek tussen de antenneplaten verandert ook de effectieve resonantielengte alsmede de aansluitweerstand, doordat de capaciteit van de antenneplaten afhankelijk is van de stand van de platen. Een exactere afstemming op de zenderfrequentie is alzo mogelijk.

Er zijn 2 redenen waarom de industrie deze antennes nog steeds niet aanbiedt:

Als gevolg van de oppervlakte van de noodzakelijke platen is zo'n antenne op het dak heel moeilijk tegen storm te beschermen
Bovendien zijn de platen rechtstreeks met de antenneleiding verbonden en kunnen ze bij een massieve bevestiging met de gebruikelijke middelen slechts zeer moeilijk (met weinig verliezen) van de staander geïsoleerd worden.

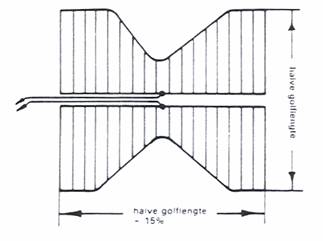

Vleermuis-, Batwing- of vlinderantenne

vleermuisantenne batwingantenne vlinderantenne

• Deze is eveneens zeer geschikt voor zelfbouwers.

• De geleidende vlakken worden rechtstreeks op de antenneleidingen aangesloten en niet als reflectoren gebruikt. De platen werken als absorptievlakken.

• Zij worden eveneens niet commercieel geproduceerd, maar men ziet ze wel als zendantennes op radio- en televisiemasten staan.

• Gemakkelijk te bouwen.

• Levert goede ontvangstresultaten op.
