Hoe werken luidsprekers ?



2. Dissectie van een luidspreker



Er bestaan verschillende soorten luidsprekers. De meest toegepaste is de elektrodynamische of "moving coil "-luidspreker. De "moving coil" omvormer (of "driver") bestaat essentieel uit een cirkelvormige magneet met daarin een cirkelvormige gleuf waarin een spoel elastisch wordt opgehangen. De spoel zelf (meestal "spreekspoel " genoemd) is verbonden met de uitgang van de eindversterker. Op het fysische uiteinde van de spreekspoel wordt het membraan of "diafragma "w bevestigd. Dit diafragma wordt meestal uitgebreid met de conus die, gekoppeld aan het membraan en de spoel, een grotere hoeveelheid lucht kan verplaatsen. Het geheel wordt opgehangen in het chassis.

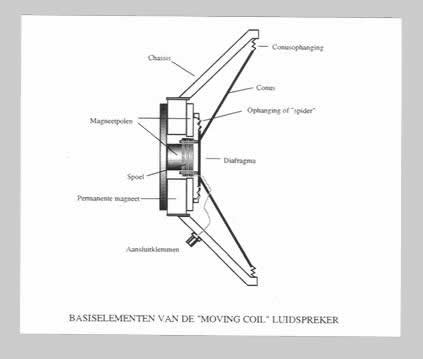

Basiselementen van de moving coil luidspreker



Doorsnede van een luidspreker

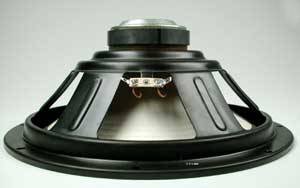

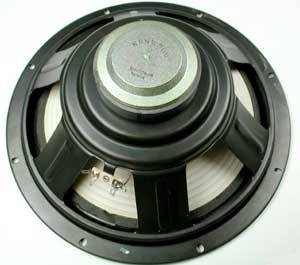

Op de onderstaande foto's ziet u een typische luidspreker met metalen chassis, een zware permanente magneet en een papieren conus.



Luidspreker


Luidspreker



Onderstaande animate is afkomstig van de website How Stuff Works:





Ga naar het volgende hoofdstuk



Keer terug naar het vorige hoofdstuk
