Hoe werken luidsprekers ?



8. Alternatieve speakerdesigns



De meeste luidsprekers op de markt werken volgens het elektrodynamische principe zoals we reeds besproken hebben. Maar er zijn nog andere technologieën. Hieronder een kort overzicht met principe van technologieën die gebruikt worden voor muziekweergave.



De elektrostatische luidspreker



Bij elektrostatische luidsprekers wordt gebruik gemaakt van de eigenschappen van capaciteiten, namelijk het opwekken van een elektrostatisch veld tussen twee tegengestelde elektroden. In dit geval het diafragma en een vaste elektrodeplaat met daartussen een isolator (bv. lucht).

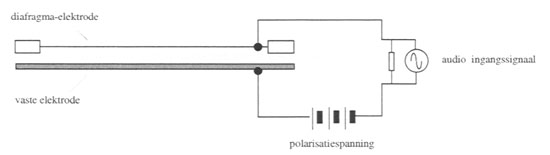

Door het elektrostatische veld te moduleren met een bijkomende wisselend audiosignaal, wordt het diafragma in beweging gebracht op het ritme van de toegevoegde audiofrequentie. Het basisprincipe ziet u hieronder in de tekening:



Elektrostatische speaker

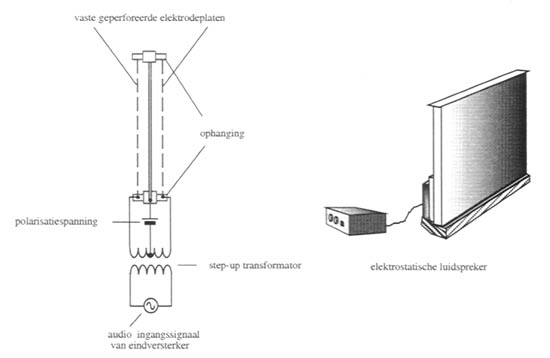

Voor de praktische uitvoering van een elektrostatische luidspreker wordt een zeer stijf diafragma opgespannen tussen twee geperforeerde platen. De polarisatie gebeurt dan door een zeer hoge gelijkspanning (enkele kV) aan te leggen tussen het diafragma enerzijds en beide geperforerde platen anderzijds. Door het "moduleren" met een audio-ingangssignaal zal het diafragma beginnen trillen. De geluidstrillingen worden zowel voor- als achteraan de speaker geproduceerd.
Door het feit dat het diafragma echter maar een bepaalde uitwijking kan hebben tussen beide grondplaten, zal ook het geproduceerde geluidsniveau een grens kennen. Deze grens ligt over het algemeen veel lager dan voor soortgelijke elektrodynamische speakers.



Elektrostatische luidspreker



Elektrostatische luidspreker zijn kwalitatief zeer hoogwaardig en worden dikwijls gebruikt voor klassieke muziekweergaves (en -opnames).



De piëzo-elektrische luidspreker = keramische luidspreker



Deze luidsprekers zijn gebaseerd op het feit dat sommige kristallen bij het aanbrengen van een spanning op de zijden er een buiging van het kristal zal ontstaan. De beweging is beperkt en daarom wordt deze enkel gebruikt bij tweeters. Dit zijn heel goedkope en minder goede luidsprekers. Deze luidsprekers kan men wel aantreffen in goedkope consumerboksen.

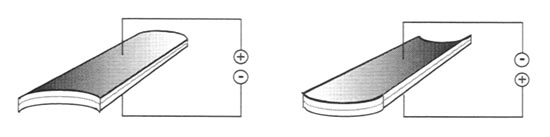

Hieronder kunt u zien hoe piëzo-elektrische kristallen buigen door het aanleggen van een spanning.



Piezo-elektrische luidsprekers



De bandluidspreker

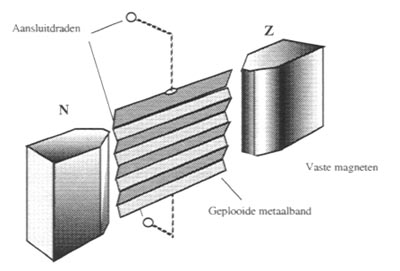

De bandluidspreker bestaat uit een geplooide strook dunne aluminiumfolie (of ander zeer licht metaal) die opgehangen wordt tussen twee polen van een zeer sterke magneet. Het audiosignaal wordt toegevoegd aan beide uiteinden van de strook. Rond de geplooide strook ontstaat zo een alternerend magnetisch veld dat interactief is met het magnetisch veld tussen de twee vaste magneten.



Bandluidsprekers





Bandluidsprekers worden ook gebruikt voor het weergeven van hoge tonen en zijn kwalitatief zeer hoogstaand.
