Hoe werken luidsprekers ?

4. Drivertypes

Luidsprekers kunnen van nature uit slechts een bepaalde bandbreedte (= een bepaald frequentiegebied) weergeven. Daarom wordt voor luidsprekersystemen met meerdere luidsprekers geopteerd. We spreken dan van tweeweg - of driewegsystemen (sommige zelfs vierweg). Het toegevoerde frequentiespectrum wordt verdeeld door een scheidingsfilter in lage tonen die voor de woofer bestemd zijn, hoge tonen voor de tweeter en middentonen voor de mid driver.

Alle onderstaande afbeeldingen zijn afkomstig van How Stuff Works.

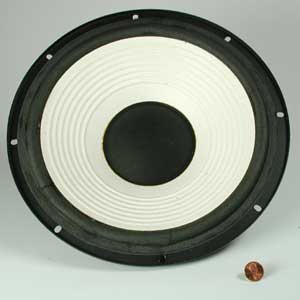

Woofers zijn de grootste drivers en ontworpen om lage tonen weer te geven.

Woofers

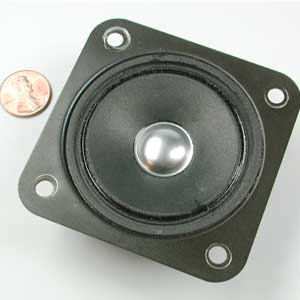

Tweeters zijn veel kleiner en geven de hoogste frequenties weer.

Tweeters

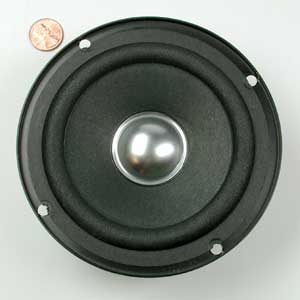

Midrange speakers geven frequenties weer uit het middengebied van het geluidsspectrum.

Midrange speaker

En eigenlijk is dat niet zo moeilijk te begrijpen hoor dat er verschillende groottes nodig zijn. Hogere frequenties betekenen dat de punten van hoge druk en lage druk dicht bij elkaar liggen. Het diafragma van de driver moet dus heel snel kunnen bewegen. Dit is gemakkelijker te verwezenlijken met een kleine conus (tweeter) dan met een grote conus (woofer). Omgekeerd is het ook moeilijk om zo'n kleine driver traag genoeg te doen bewegen om lage frequenties weer te geven.
